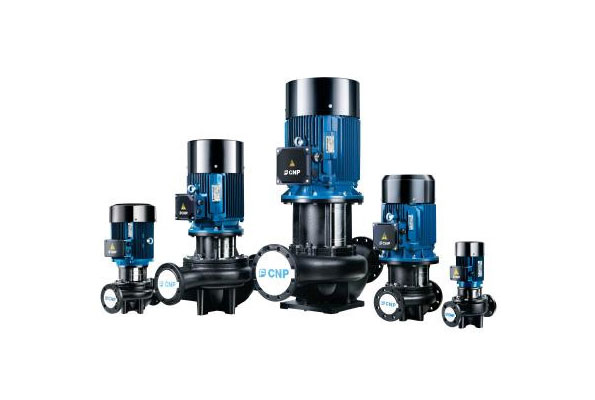

循環泵
運行條件
- 產品適用于輸送稀薄、干凈、非侵蝕、非易燃易爆,且不含固體顆粒、纖維或者物理化學性質類似于水的液體。在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。
- 最大工作壓力:常規型為12bar;特殊型為16bar
- 液體溫度:-15°C至110°C
- 環境溫度:最高+40°C
- 海拔:最高1000m
- 旋轉方向:順時針(電機風葉端往下看)
最小進口壓力-NPSH
如果泵中的壓力低于輸送液體的汽化壓力,可能發生汽蝕,為避免汽蝕,確保泵進口側有一最小壓力最大吸程H(米)可按下式計量:
- H=pbx10.2-NPSH-Hf-Hv-Hs
- H-最大吸程(米)
- pb-大氣壓力(巴)
- 在閉式管路中可以認為是閉式系統的系統壓力(巴)。
- NPSH-凈正吸入壓頭(米)
- 可以在性能曲線中NPSH曲線上對應于最大流量處讀出。
- Hf-入口處的管路損失(米)
- 其是對應于管路可能產生的最大流量時的值。
- Hv-液體的汽化壓力(米)
- 其值的大小取決于液體的溫度的汽化壓力值。
- Hs-安全余量(米)
通過計算,如果"H"為正值,說明泵可以在最大吸程"H"的情況下運行;如果"H"為負值,說明泵必須要在進口有一個最小壓力為相應"H"米的壓頭的情況下才可以正常運行。
注:一般情況下不進行以上計算。只有在下列情況下使用泵時才要對"H"進行計算:
- 1、液體溫度較高
- 2、液體流速超過了額定值
- 3、吸程較大或進口管路較長
- 4、系統壓力太小
- 5、進口條件較差
- 最小為0.5米壓頭。
